| 是否进口：否 | 产地：北京 | 型号：CANFiber-S2F2 |
| 接口类型：SC、ST、FC 可选 | 订货号：canfiber | 货号：CANFIber-F2S2 |
| 传输距离：15km | 外观尺寸：115×70×25 mm mm | 信噪比：-7dB |
| 信号阻抗：120Ω | 带宽：1MHz | 电源：DC9至24V |
| 功耗：5 | 类型：数据光端机 | 是否跨境货源：否 |
| 工作环境温度：－25℃～75℃ |
概述
CANFiber-F1/F2系列产品是北京安融互通科技为实现CAN现场总线远距离通讯而设计的工业级光纤通讯中继产品。实现总线间的信号光电隔离、完全隔离了总线之间的电气干扰，同时具有总线信号再生、改变CAN 网络拓扑结构、延长CAN总线通讯距离以及增加节点数目等功能。
CANFiber-F1/F2系列产品符合CAN规范2.0A（11位CAN标识符）和2.0B（29位CAN标识符）。支持透明的、协议独立的CAN消息传输，适用于多种应用。此外，可用于DeviceNet、CANopen、SAE J1939、SDS、NMEA2000、SAE J2284等各种高层协议。
CANFiber-F1/F2系列产品可以配置CAN消息接收滤波器，这样可以***只有需要的数据通过中继器传输到其他CAN网络上。
CANFiber-F1/F2系列产品共有两个系列产品，分别是F1系列和F2系列。F1系列支持一路电缆数据接口，一路光纤数据接口，适用于点对点通讯结构；F2系列支持一路电缆数据接口，两路光纤数据接口，适用于链形（可级联传输更远距离）、星形、环网冗余型拓扑结构。F1与F2可混合组网为更复杂的网络拓扑结构。该产品具有总线故障智能恢复功能，当某段总线出现故障时，自动恢复。
CANFiber-F1/F2系列产品采用专有技术、解析总线协议并再生数据通过光纤转发，***的提高了总线的抗干扰能力，支持0~1Mbps内的各种自定义波特率，完全解决高速率远距离传输问题。多模光纤可传输2KM，单模光纤可传输20KM。
CANFiber-F1/F2系列产品可靠的完成了通过光纤传输CAN总线，集成并保留了CAN总线的全部优点，如对等传输、突发数据、总线仲裁等。同时还具有工业级设计、低功耗、隔离保护、总线故障智能恢复、IP30防护等级、可导轨安装、宽电源输入（DC9~36V）等特点。
产品特性
支持0~1Mbps以内各种波特率，可通过配置软件进行配置；
可通过拨码开关配置12种常用波特率；
完全解决CAN总线高速率远距离传输问题，多模光纤/单模光纤可选，多模传输2KM，单模可传输20KM，可定制传输120KM；
支持多种网络拓扑结构，点对点、星形、链形、环网冗余，可组合为更复杂的网络拓扑结构。
CAN总线接口采用独立电源供电，完全隔离总线于设备间的地线回路，采用***的磁隔离技术隔离总线信号、有效保护了通讯设备受电源地线回路和浪涌的干扰破坏；
CAN总线接口提供每线1500W的防雷浪涌保护、15KV静电保护及防止共地干扰，具有自恢复过流保护功能。
具有总线故障智能恢复功能，光纤链路状态智能监测；
具有总线活跃指示灯、光纤链路状态指示灯及总线故障指示灯；
DC9~36V电源供电，DC1500V电源隔离，具有防反接功能，具有短路保护功能。
工业级设计，无风扇、低功耗、***防磁场、仿辐射及抗干扰能力；
***度钢板外壳，IP30防护等级，可选35mm工业导轨安装方式；

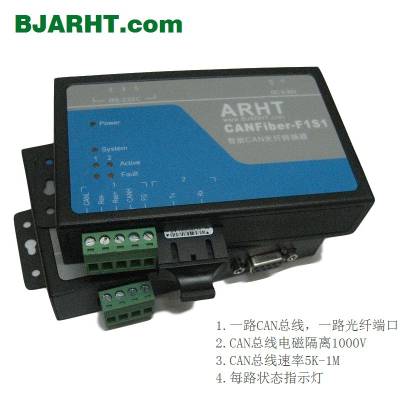

各部件名称与功能
标签 | 名称 | 说明 |
A | 光纤端口Fiber2 | 光纤可选择FC、ST、SC接口形式 可选择单模光纤或者多模光纤，可选单纤或双纤传输 |
B | 光纤端口Fiber1 | 光纤可选择FC、ST、SC接口形式 可选择单模光纤或者多模光纤，可选单纤或双纤传输 |
C | 总线/光纤活跃指示灯 | 对应3 个端口：CAN、Fiber1 、Fiber2 |
D | 总线/光纤错误指示灯 | 对应3 个端口：CAN、Fiber1 、Fiber2 |
E | 运行指示灯 | 指示设备运行状态 |
F | 电源指示灯 | 指示电源状态 |
G | RS-232 通信端口 | 通过该端口配置CANFiber-F1/F2 |
H | 拨码开关 | 通过拨码开关设置波特率，也可通过RS-232C配置 |
I | AWG 14-22 插拔式接线端子 | 电源接口 |
CAN总线接口
接口类型：5PIN AWG接线端子；
通讯速率：0~1Mbps任意波特率，可通过配置接口配置也可通过拨码开关配置；
信号延时：1帧+100ns；
提供1500W防雷浪涌保护、15KV静电保护、防止共地干扰、自恢复过流保护功能；
自带终端电阻，Res+与Res-短接即可，及其方便；
光纤接口
光纤类型：多模单模可选，单纤和双纤可选；
光口连接器：ST、SC、FC可选，标配ST；
传输光纤：多模50/125um、62.5/125um、100/140um，单模8.3/125um、9/125um、10/125um；
传输距离：多模0~2KM，单模0~20KM，更远距离可选；
光纤误码率：小于10-9。
安规测试
EMI：EN55022 1998, Class A
EMS：
EN61000-4-2 (ESD), Criteria B, Level 4
EN61000-4-3 (RS), Criteria A, Level 2
EN61000-4-4 (EFT), Criteria B, Level 4
EN61000-4-5 (Surge), Criteria B, Level 2
EN61000-4-6 (CS), Criteria B, Level 2
En61000-4-8 (PFMF), Criteria A, Level 3
Freefall：IEC 60068-2-32
电气参数
参数名称 | 符号 | 额定值 | 单位 | ||
最小 | 典型 | ||||
电源电压 | Vcc | 9 | 12 | 36 | V |
工作电流 | Pm | - | 160 | - | Ma |
总线信号 （CAN_H与CAN_L见电压） | -30 | - | 30 | V | |
工作环境温度 | Tamb | -25 | 75 | ℃ | |
存储温度 | Tstg | -40 | 80 | ℃ | |
除非特别说明，上表所列参数是指Tamb=25℃时的值。
